自20世紀80年代中期以來,MOSFET 一直是大多數開關電源 (SMPS) 中的首選晶體管。MOSFET用作主開關晶體管,在作為門控整流器時提高效率。本文主要是對P 溝道和N 溝道增強模式MOSFET進行比較。

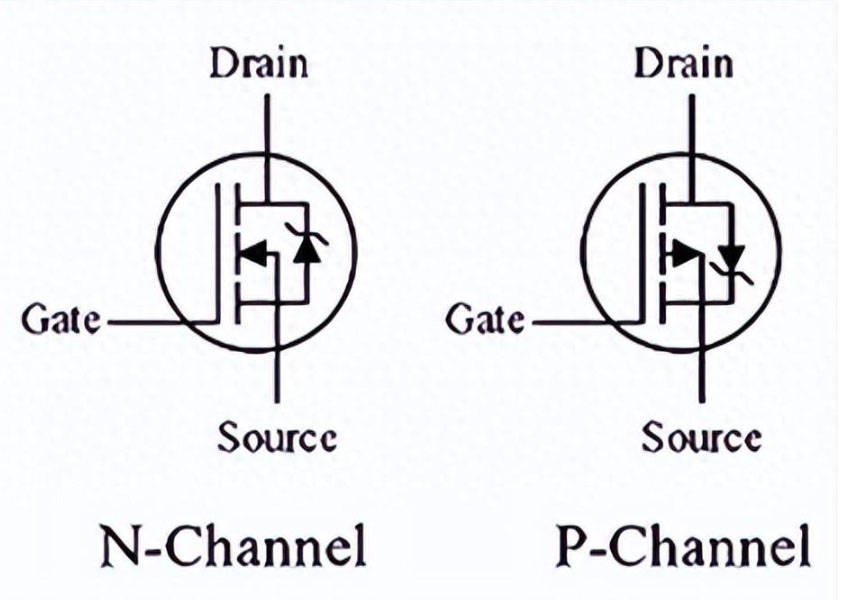

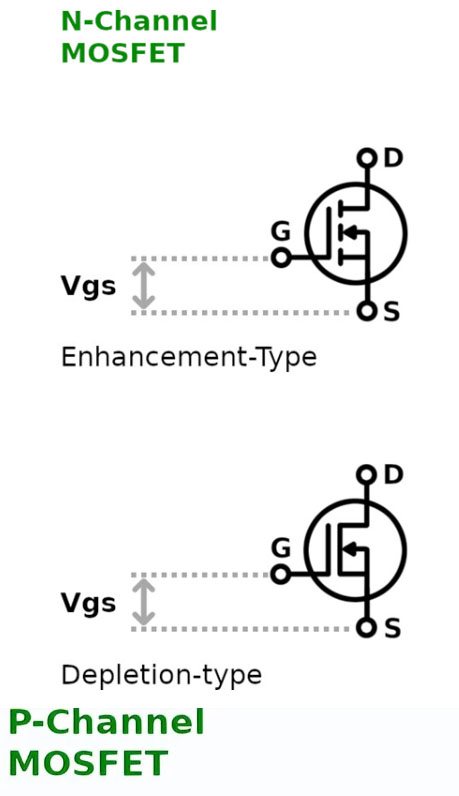

N溝道和P溝道MOSFET電氣符號圖
MOSFET的構造
MOSFET的結構與FET類似。在連接?xùn)艠O(S)端子的基板上沉積氧化層。由于該氧化層充當絕緣體(與襯底絕緣),因此MOSFET也稱為IGFET。在MOSFET的制造過程中,輕摻雜襯底會擴散至有重?fù)诫s區域。根據所使用的基板,它們被分為P型或N型MOSFET。
MOSFET 的操作由柵極(S)電壓控制。由于柵極與溝道之間隔離,因此可以向其施加正電壓和負電壓。當柵極偏置電壓為負時,它充當耗盡型MOSFET,當柵極偏置電壓為正時,它充當增強型MOSFET。

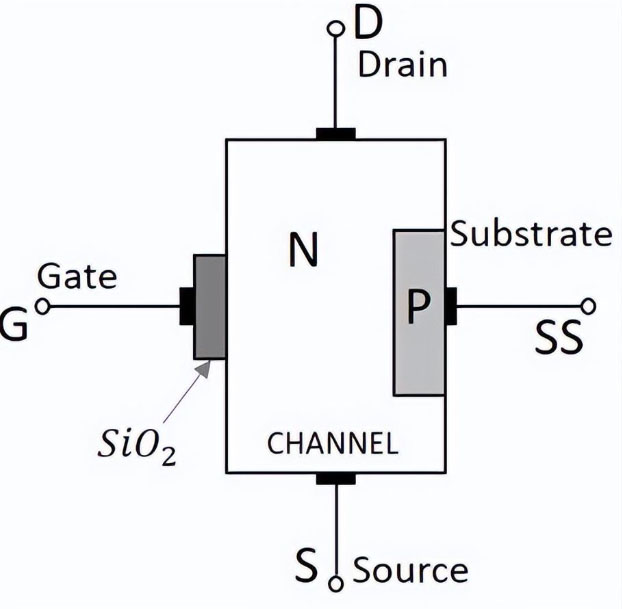

MOSFET 的結構

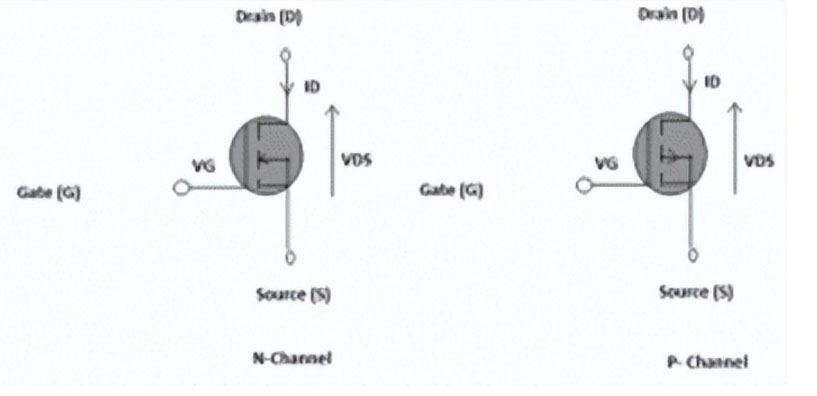

MOSFET的符號
所有MOSFET上都有柵極 (G)、源極 (S) 和漏極 (D) 引腳。柵極和源極之間的電壓 (Vgs) 決定電流是否流過源極和漏極。每種類型都有其打開或關閉MOSFET的邏輯。
如果MOSFET完全導通且Vgs在3~5V范圍內,則它被歸類為邏輯電平 MOSFET。如果使用 5V Arduino板/STC單片機板,所有邏輯電平 MOSFET 都應該沒問題。如果使用 3.3V板,需要確保使用的MOSFET與3.3V開關電平兼容。MOSFET通常需要Vgs為 10V或更高才能完全導通。
N溝道MOSFET與P溝道MOSFET的開啟
N溝道MOSFET的源極接地,漏極連接負載,當向柵極施加正電壓時,F(xiàn)ET導通。N溝道MOSFET是最常用且最容易使用的。它們的生產成本較低,因此比P溝道MOSFET的價格更低,性能更高。
在P溝道 MOSFET中,源極連接到正電壓,當柵極電壓低于某個閾值 (Vgs 0) 時FET 導通。這意味著,如果想使用P溝道MOSFET切換高于5V的電壓,則需要另一個晶體管(某種類型)來打開和關閉它。

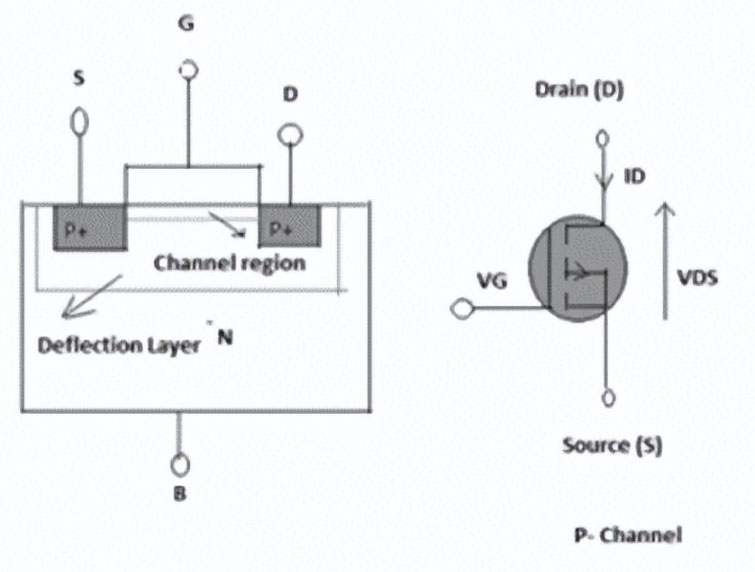

P溝道MOSFET
P溝道位于P溝道MOSFET的源極端子和漏極端子之間。它是一個四端子器件,具有以下端子:柵極、漏極、源極和主體。漏極和源極是p+區域,主體或襯底是n型。電流沿著帶正電的空穴的方向流動。
當具有排斥力的負電壓施加到柵極端子時,氧化層下方的電子被向下推入基板中。耗盡區充滿了與施主原子相關的束縛正電荷。負柵極電壓還將空穴從p+源極和漏極區域吸引到溝道區域中。

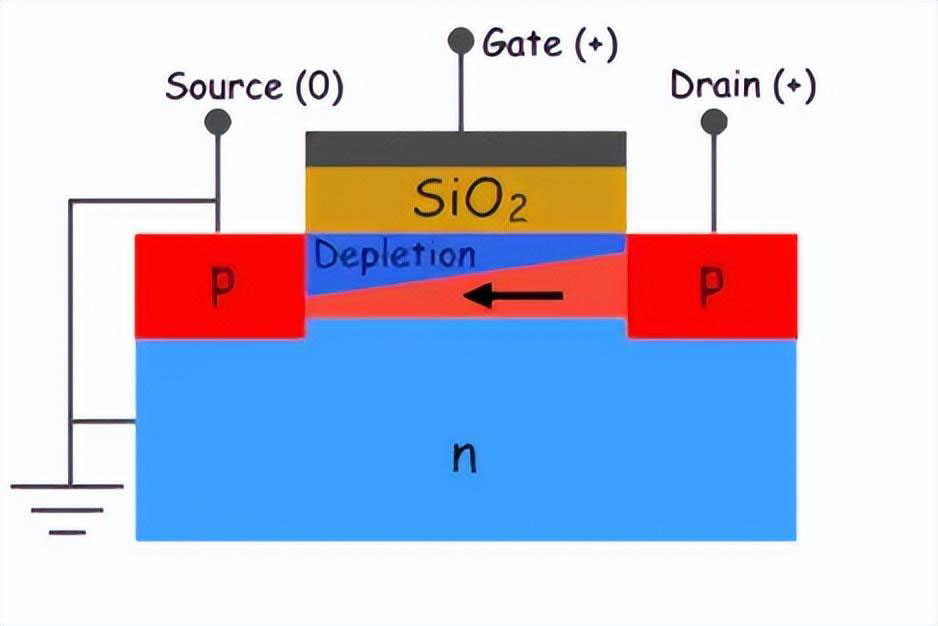

耗盡模式 P 通道
P通道增強模式
P溝道耗盡型 MOSFET 在結構上與N溝道耗盡型MOSFET完全相反。在這種情況下,預構建溝道由夾在重?fù)诫sp型源極和漏極區域之間的p型雜質制成。當我們向柵極端子施加正電壓時,靜電作用會吸引少數載流子,即來自p型區域的自由電子,從而形成靜態負雜質離子。結果在溝道中形成耗盡區,并且溝道的電導率降低。我們可以通過向柵極施加正電壓來控制漏極電流。

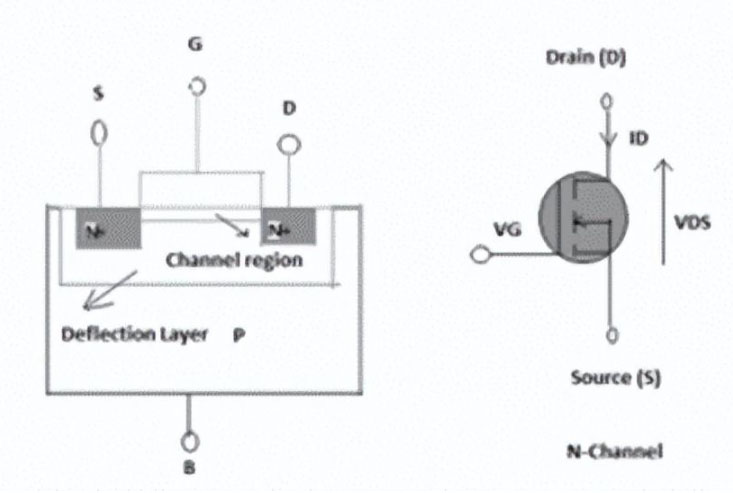

N溝道MOSFET
N溝道MOSFET的N溝道區域位于源極端子和漏極端子之間。它是一個四端子器件,具有以下端子:柵極、漏極、源極和主體。這種類型的場效應晶體管的漏極和源極是重?fù)诫s的n+區域,而襯底或本體是P型的。
此類MOSFET中的電流是由帶負電的電子引起的。當具有排斥力的正電壓施加到柵極端子時,氧化層下方的空穴被向下推入基板中。與原子相關的束縛負電荷填充耗盡區。
當電子到達通道時,通道就形成了。正電壓還將電子從 n+ 源極和漏極區域吸引到溝道中。當在漏極和源極之間施加電壓時,電流在它們之間自由流動,柵極電壓控制溝道中的電子。如果我們施加負電壓而不是正電壓,則會在氧化層下方形成空穴溝道。
增強模式N通道

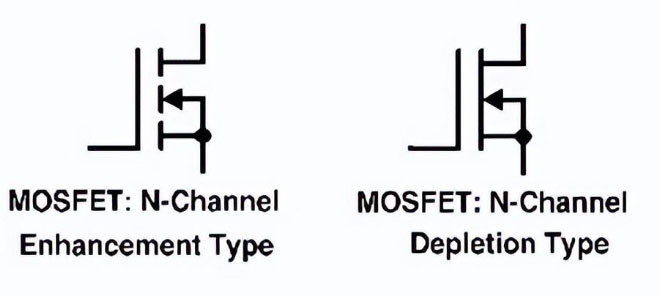

N 溝道耗盡型和增強型的符號
N溝道MOSFET的工作原理是假設大多數載流子是電子。溝道中電子的運動負責晶體管中的電流流動。柵極端子的形成需要使用p襯底材料。

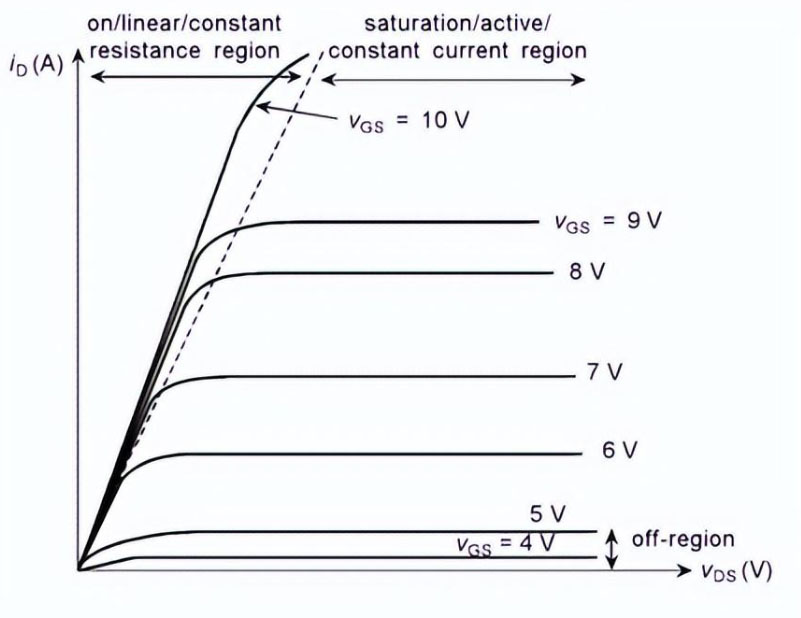

N 溝道特性
在n溝道增強模式下,在柵極和終端源極電壓超過最小電壓截止值之前,沒有電流流過晶體管。當在漏極和終端源極處施加電壓時,沒有可見的電流流動。
