整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子二極管重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分?，電流只能從二極管的正極流入，負極流出。

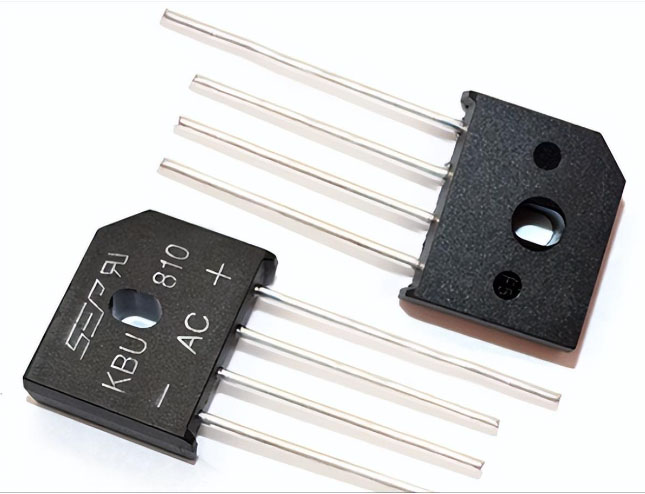

橋堆

整流分為半波和全波整流，全波整流又分為半橋和全橋。

橋堆內部由四支整流二極管組成。

分析

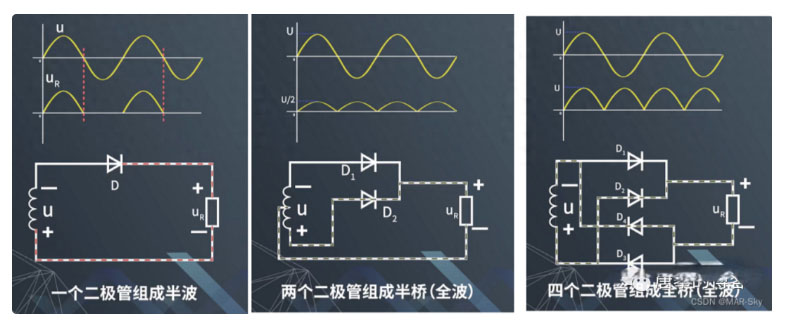

半波是電路通過二極管將電路一半時間的導通阻斷了 半橋和全橋都是全波整流，但半橋半橋的參考點是交流電壓的中心點，所以負載兩端的電壓是電源電壓的一半。全橋整流則是把電源兩端的電壓全部加在了負載兩端

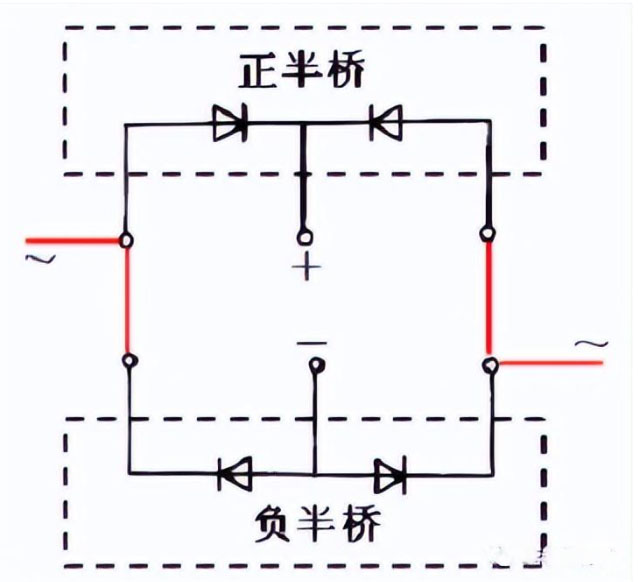

半橋由兩只二極管組成，有三個引出腳。正半橋兩邊的管腳是兩個二極管的正極，即交流輸入端中間管腳是兩個二極管的負極即直流輸出端的“正極”負半橋兩邊的管腳上兩個二極管的負極即交流輸入端，中間管腳是兩個二極管的正極，即直流輸出端的負極”一個正半橋和一個負半橋就可以組成一個全橋。
