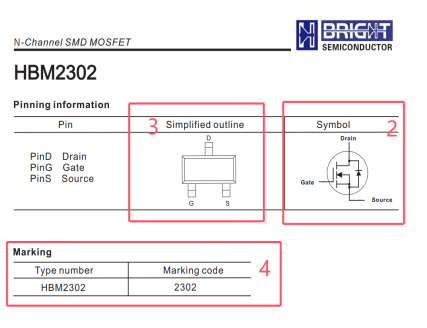

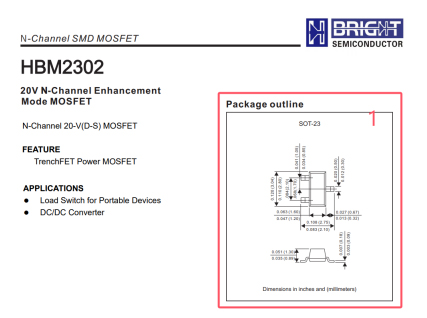

.圖中1給我們展示了器件的封裝為SOT23封裝；

.圖中2中為N溝道的原理圖符號，N溝道MOS管有3個極，分別是G(柵極)，S(源極)，D(漏極)；注意箭頭方向是從S指向G，同時內部有個體二極管，方向和箭頭指向一致；

.圖中3給我們標注了引腳序號對應的三個極，這個畫封裝焊盤和器件原理圖符號就是根據這個來畫的；圖中4在器件實物表面絲印有2302字樣，便于我們區分；

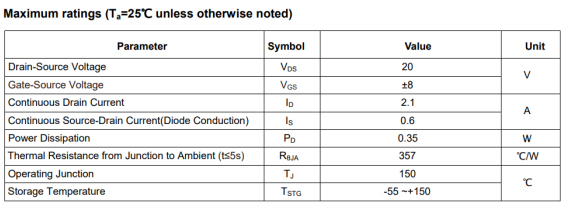

下面是在常溫下測試的極限參數：

.VDS = 20V，表示DS之間加載電壓差最大不超過20V；

.VGS = ±8V，表示在GS之間電壓差最大不超過8V，最小不超過-8V；

.ID = 2.1A，表示該MOS管漏極持續電流最大不超過2.1A；

.Is = 0.6A，表示通過柵極和源極之間的通道產生的電流為0.6A；

.PD = 0.35W，表示該MOS管額定功率是0.35W；這個和三極管一樣都會受溫度升高而降低，所以選型還是降額選取；

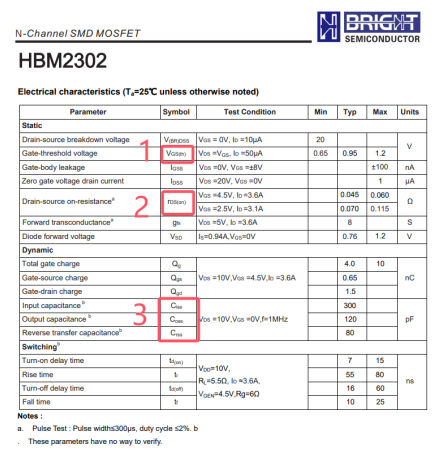

下面我們主要關注標注的3點內容：

1.VGS(th)表示N溝道MOS管的導通閾值，圖中表示該MOS管的導通閾值在0.95V左右；這個是低閾值MOS管，好處是低電壓即可驅動；

2. RDS(on)表示MOS管導通時，DS之間的阻抗大?。?/p>

3. Ciss為輸入電容，Coss為輸出電容，Crss為反向傳輸電容，這個怎么理解，我們舉個例子：

我們看下圖中三個極間電容：則有

輸入電容Ciss = Cgd +Cgs；

輸出電容Coss = Cds +Cgd；

Crss = Cgd ；Crss也叫米勒電容，米勒電容為啥會叫這個名字咧？我們知道MOS管有個比較有名的效應，即米勒效應，就是這個電容影響的結果；

即我們前端輸入電壓給Cgs充電時，當Cgs兩端電壓小于閾值電壓，MOS管關閉；

當Cgs兩端電壓開始大于閾值電壓時，ID電流從0迅速增大，同時當進入米勒平臺效應時，VGS電壓將保持不變，不再上升，此時VGS部分電流從米勒電容支路流失，待米勒效應過后，VGS繼續上升到驅動電壓；

為什么介紹這個米勒效應，因?yàn)槊桌招?yīng)增加了導通時間，即額外增加了MOS管的損耗；這個我們注意一下

MOS管的損耗有3部分構成：

1. 導通損耗；

2. 開啟損耗；

3. 關斷損耗；

最后總結下選型要求：

1. 根據我們驅動目標要求和結構空間大小確認封裝；

2. 根據目標整體電流，確定額定功率；

3. 根據電路中電源電壓確認目標MOS管閾值大小；

4. 根據成本要求，確認最終品牌；

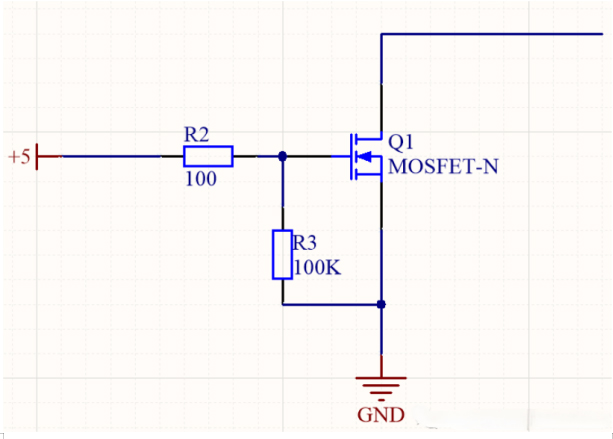

N-MOS管在設計電路時可以類比三極管：

1. 基極要加限流電阻，以免MOS管柵極被大電流損壞；

2. 基極要加下拉電阻，確定MOS管閑置時處于關閉狀態；

3. NMOS管導通條件，在GS兩端電壓差要大于閾值電壓；

4. NMOS管GS不具有鉗位功能，基極電壓只受R2和R3分壓影響；

5. NMOS管是電壓控制元件；

.這個電路也叫開漏輸出電路，我們經常在MCU中看到有的引腳是開漏輸出，即只能輸出低電平，因?yàn)槁O沒有接電壓；

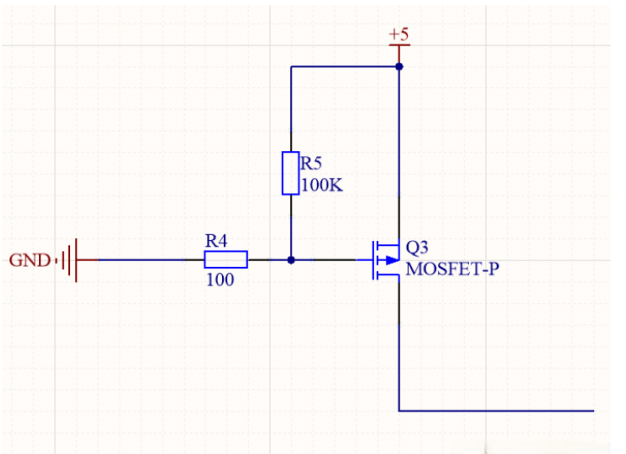

.我們?cè)倏聪翽MOS管應用電路；

.1. 我們記住PMOS管開啟條件和NMOS相反，即VS - VG > 閾值電壓；

.2. 當輸入低電平時，PMOS管開啟，漏極輸出5V；

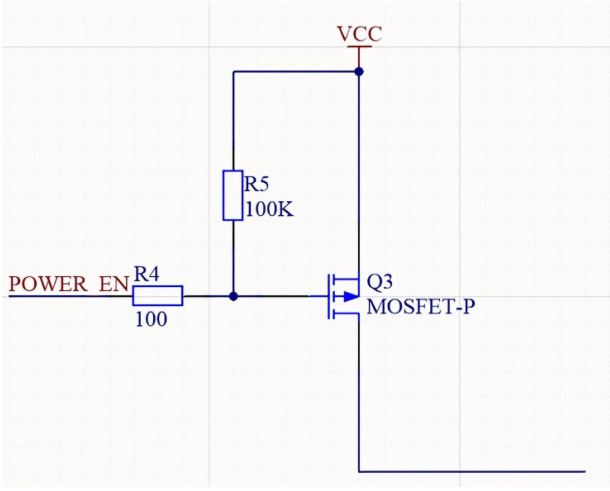

.我們?cè)谘邪l(fā)產品時，有很多基于干電池的產品，在低功耗設計時，就可以考慮P管來控制電源的開關：

.1.當VCC是我們干電池電壓時，MCU是3.3V供電；我們就可以用PMOS管來控制電源供給，當輸入高時，PMOS關閉；當輸入低時，PMOS開啟；

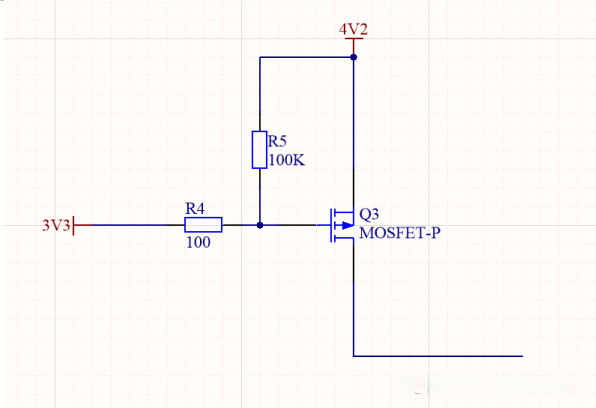

.那如果我們產品是基于鋰電池，那么這個PMOS管電路還能用么？

.我們MCU高電平是3.3V，鋰電池充滿電壓是4.2V；依然有個1V左右壓差，PMOS在這種情況下會導通；

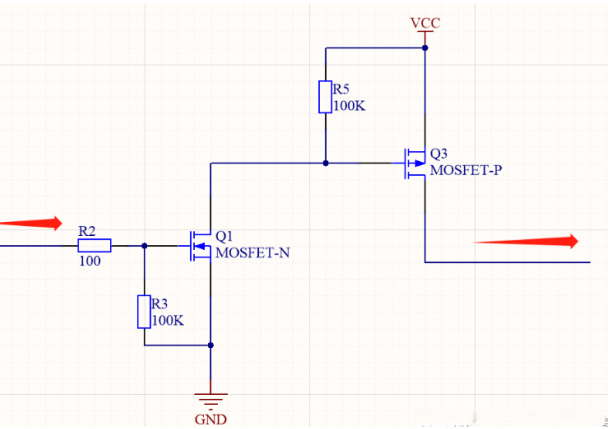

我們知道PMOS是輸入低電平，使VSG壓差大于閾值電壓，讓其導通；前面NMOS我們說過開漏輸出低，我們把2個電路結合下；

1. 當我們前端電壓輸入低，Q1柵極被R3下拉到地，Q1關閉，Q3柵極被R5上拉到高，Q3關閉；

2. 當前端輸入高，Q1導通，Q3柵極從高變低，Q3導通，VCC從Q3漏極輸出；

此電路優點：

1. 輸入高，輸出高；輸入低，無輸出；此為正邏輯，便于分析控制電路；

2. 無論VCC是多少，我們這個電路都適用；

我們?cè)谘邪l(fā)產品時，我們?yōu)榱吮ＷC產品的可靠性，我們會設計電源防反電路；這是為了防止電源錯插，插反導致主板燒毀；為了防止這種情況的發生，我們?cè)谠搭^增加了這一道程序；

我們來看：

1.在小電流場景下，我們一般可以用二極管來做防反電路，利用二極管的單項導電性；

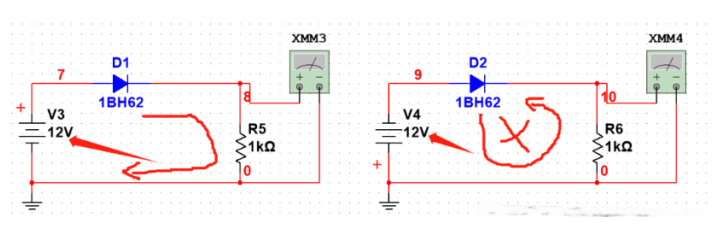

下面左圖中電源正接，電源經過D1，R5到地構成一個完整回路，而右圖中電源反接，由于二極管單向?qū)щ?，沒有回路，因此截止；

為啥只能在小電流場景下，大電流下二極管電壓降大，功率就大，發熱就厲害；

2.我們來看NMOS管

我們知道NMOS管是GS壓差大于開啟電壓才能導通，我們?cè)趺蠢秒娫矗?/p>

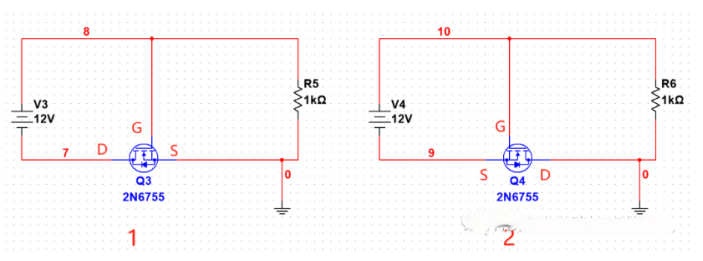

如下圖1，2中，2種電路在電源正接時均可以實現12V輸出；那么是不是2種電路均可以適用？

我們之前說過，額外加載電路不能對原來電路造成影響，即反接的話也要對原來電路沒影響才對；我們看：

在反接仿真時可以明顯看出，左圖輸出接近0V，即無輸出；右圖中依然有輸出，而且是負輸出；

對于上述電路我們要注意，肯定有人會疑惑，NMOS管不是VGS電壓大于閾值電壓才開啟么，上面右圖怎么有輸出咧，我們要注意MOS管還有個體二極管，這個二極管正向也會導通的；

上述電路我們優化下：

1. NMOS管柵極要做限流處理；

2. VGS電壓不能超過手冊中最大電壓，還要留有余量，所以柵極電壓我們做分壓處理；

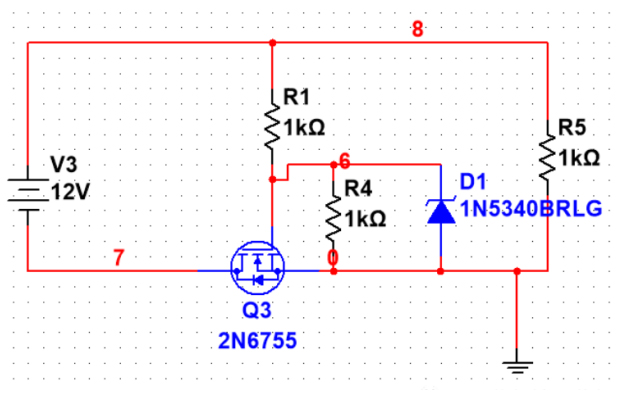

對于上述電路，我們將大電源電壓分壓成小電壓給柵極，再在R4旁并聯一個6V的穩壓管，保證NMOS管的可靠性；

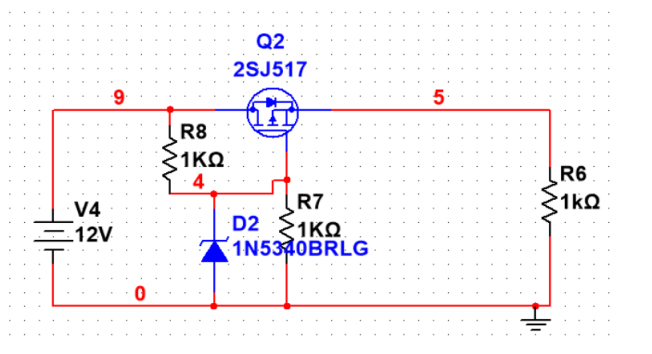

2.對于PMOS，我們類比NMOS管設計：
