一、三極管的基本概念

概念：

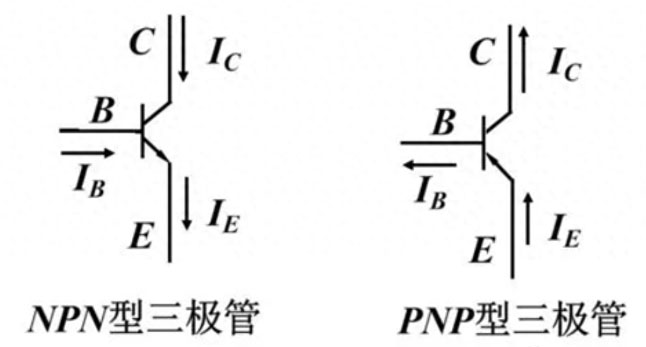

三極管和二極管一樣都是一種半導體器件，三極管通常被認為是由2個PN結組成的二極管，但工作原理要比二極管復雜的多，三極管分為NPN型和PNP型三極管2種類型，三極管有3個接口，分別為基極（B）、發射極（E）和集電極（C），工作原理是通過基極電流去改變集電極的電流和發射基電流。

特性：

?放大作用：三極管可以放大電壓或電流信號。

?開關作用：三極管可以通過控制基極電流，可以實現數字邏輯電路。

?輸入電阻和輸出電阻：三極管具有一定的輸入電阻和輸出電阻。輸入電阻決定了輸入信號源與三極管之間的電流關系，而輸出電阻則影響了三極管與負載電路之間的匹配程度。

二、三極管的工作原理和應用

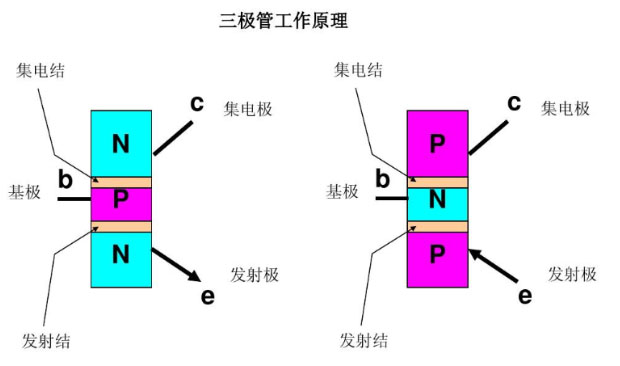

三極管一般由摻雜不同的硅(Si)或者砷化鎵(GaAs)等半導體材料構成。它由三個區域組成：發射區、基區和集電區。

發射區和集電區都是N型半導體，其主要成分為硅或砷化鎵等材料。N型半導體通過在材料中加入少量的五價元素（如砷或者氮），從而形成了多余的電子，使它具有了導電性。

基級區是P型半導體，其主要成分為硅或砷化鎵等材料。P型半導體通過在材料中加入少量的三價元素（如硼），從而形成了多余的空穴，使它具有了導電性。

當三個區域按照特定的方式連接，即形成了PNP或者NPN結構的三極管。在工作時，通過控制基極電壓，可以在集電極和發射極之間實現電流放大或開關控制的功能。

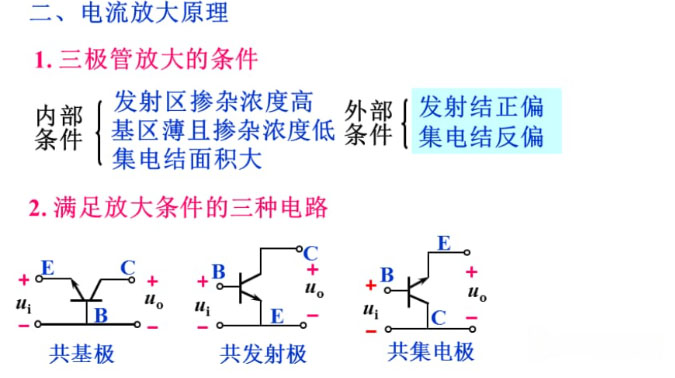

三極管的放大作用：

.放大區：當基極與發射極之間施加一個正向電壓時，使得基極-發射結正向偏置。此時，發射區的N型半導體中的少數載流子（電子）被注入到基區（P型半導體）中。由于基區非常薄，少數載流子可以跨越基區，進入集電區（N型半導體）。

.集電極電壓：集電極與發射極之間施加一個較高的正電壓，使得集電極反向偏置。這樣，集電區成為一個吸收電子的區域。

.放大效應：當少數載流子從發射區注入到基區后，通過擴散和漂移作用，它們會進一步擴散到集電區，最終形成集電電流（IC）。由于基區的薄度和摻雜濃度調制，使得少數載流子注入到基區的數量遠大于集電區的數量。因此，IC是輸入信號IE的放大。

.控制信號：輸入信號IE作用于基極，通過調整基極電流（IB），可以控制集電電流（IC）的變化。當輸入信號IE變化時，基極電流也相應變化，從而調整了集電電流的大小，實現了信號的放大。

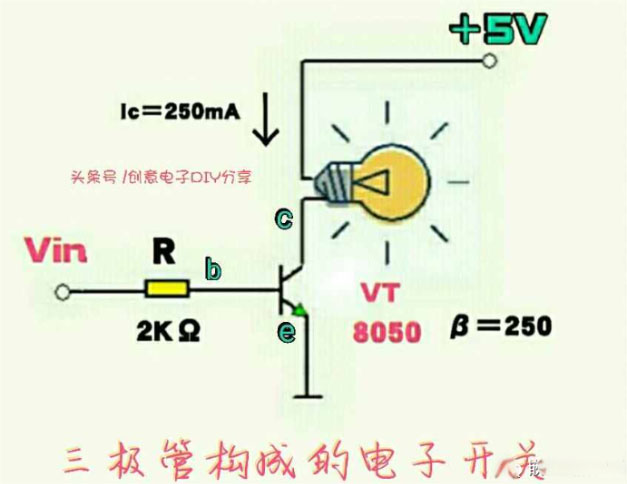

三極管的開關作用：

.非導通狀態：當基極與發射極之間施加零或負電壓時，基極-發射極處于反向偏置狀態。此時，幾乎沒有電流通過發射區和基區，三極管處于非導通狀態，集電電流（IC）非常小。

.導通狀態：當基極與發射極之間施加一個正向電壓時，使得基極-發射結正向偏置。此時，發射區的N型半導體中的少數載流子（電子）被注入到基區（P型半導體）中。由于基區非常薄，少數載流子可以跨越基區，進入集電區（N型半導體）。

.集電極電壓：集電極與發射極之間施加一個較低的正電壓，使得集電極正向偏置。這樣，集電區成為一個吸收電子的區域。

.導通效應：當少數載流子從發射區注入到基區后，通過擴散和漂移作用，它們會進一步擴散到集電區。此時，三極管處于導通狀態，集電電流（IC）的值取決于注入到基區的電子數量。

三極管輸入電阻和輸出電阻：

.輸入電阻（Rin）：輸入電阻是指三極管對輸入信號的電阻。它可以用來衡量三極管接受外部輸入信號的能力。對于NPN型三極管，輸入電阻通常由基極和發射極之間的結電阻以及基極電流（IB）的比值決定。輸入電阻越大，表示輸入信號對三極管的負載影響越小。

.輸出電阻（Rout）：輸出電阻是指三極管對負載電路的電阻。它可以用來衡量三極管輸出信號時對負載的驅動能力。對于NPN型三極管，輸出電阻主要由集電極和發射極之間的反饋電阻以及負載電路的電阻決定。輸出電阻越小，表示三極管可以提供更好的信號驅動能力。

.注：在不同的偏置條件下，輸入電阻和輸出電阻的數值可能會有所不同。因此，在設計電路時，需要根據具體的應用需求和工作條件來選擇合適的三極管以及相應的偏置電路，以實現預期的輸入輸出特性。

三、三極管在嵌入式系統中的應用案例：

?電源開關：在電源開關電路中，三極管可以用作開關控制器，通過控制其基極電壓來控制電源的通斷。例如，在智能家居系統中，可以使用三極管作為電源開關，實現對家電的遠程控制。

?PWM調光控制：在LED燈控制電路中，可以使用三極管實現PWM調光控制。通過改變?nèi)龢O管的工作狀態，可以控制LED的亮度。這種控制方式可以節省能量，延長LED壽命。

?信號放大：在傳感器信號處理電路中，三極管可以用作信號放大器，將傳感器輸出的微弱信號放大到合適的幅值范圍內。例如，在溫度傳感器電路中，可以使用三極管來放大溫度信號，以便進行后續的數字轉換和處理。

?驅動電機：在電機驅動電路中，三極管可以作為功率放大器，將低電平信號轉換為高電平驅動電機。例如，在機器人控制系統中，可以使用三極管來驅動電機，實現機器人的運動控制。

?濾波器：在信號濾波電路中，三極管可以用作濾波器的關鍵元件。例如，在音頻放大器電路中，可以使用三極管實現濾波功能，消除噪聲和雜音，提高音頻信號質量

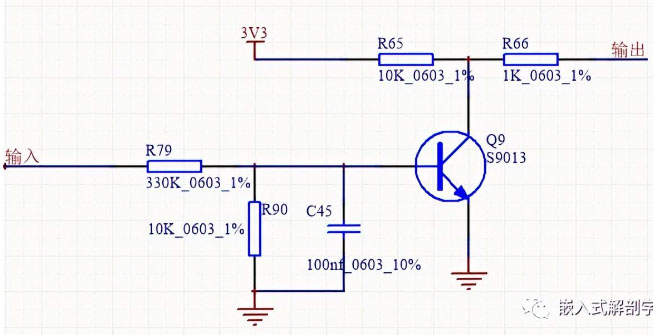

四、典型應用原理圖

以上原理圖中，輸出接口默認是3.3V的上拉，當外部輸入24V時，三極管導通輸出接口被三極管拉低到GND。
