什么是TVS二極管

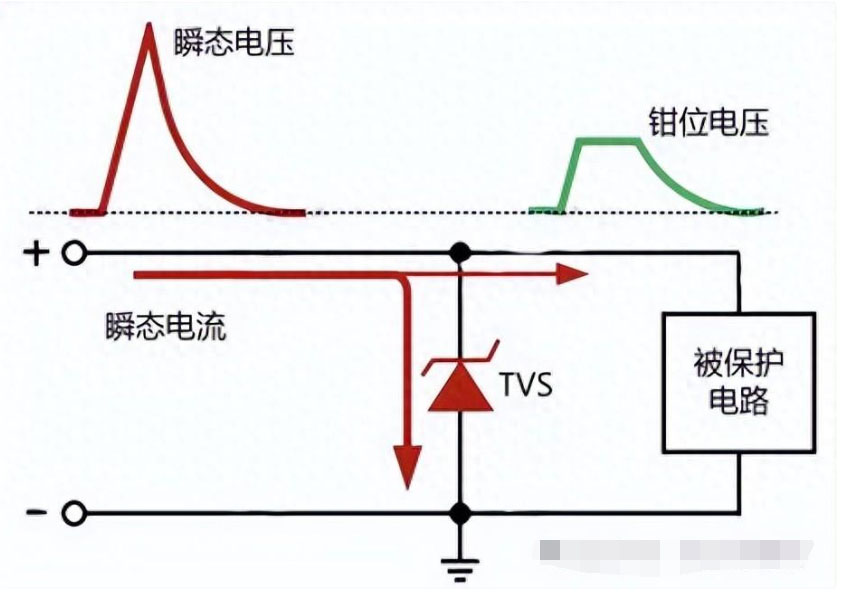

TVS（TRANSIENTVOLTAGE SUPPRESSOR）二極管是一種抑制過電壓的保護元件，也叫ESD（靜電保護）二極管。TVS二極管一般反向并聯與被保護元件兩端，正常工作時，二極管處于截止狀態，不影響電路的正常工作；但當電路中有瞬間的高電壓沖擊時，二極管能夠迅速反向擊穿導通（導通時間大多為P秒級），將被保護元件兩端的電壓鉗位在一個較低的水平，從而使被保護元件免于損壞。TVS二極管保護元件的原理如下圖所示：

TVS二極管應用

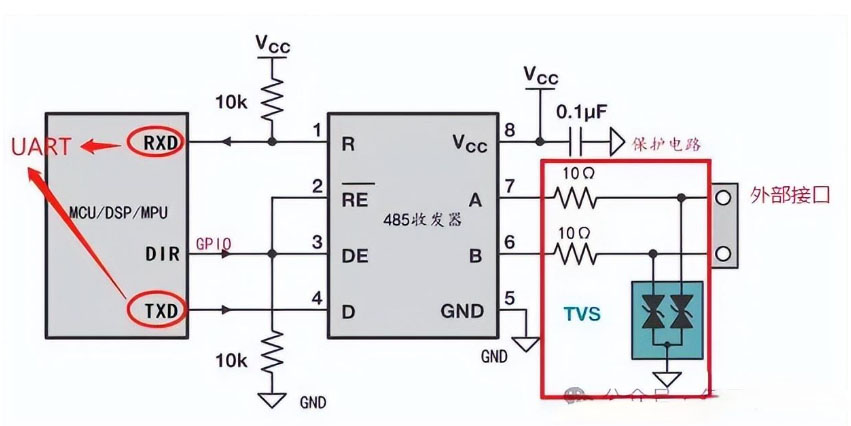

下面從TVS二極管在485通訊中的應用→TVS二極管的主要參數解析→TVS二極管的選型→TVS二極管PCB布局，來讓大家了解TVS二極管，達到會用、會選TVS二極管的目的。

TVS二極管主要參數

1.Vrwm：TVS二極管不工作的最大反向電壓。在電路中沒有沖擊電壓的時候，我們不希望TVS二極管導通。因此，在選型的時候，要保證電路正常工作時的最大電壓，不能超過TVS二極管的Vrwm。選型時一般保證Vrwm≥電路的最大工作電壓x（1.1-1.2倍系數），

首先確定要保護電路上的最大工作電壓：

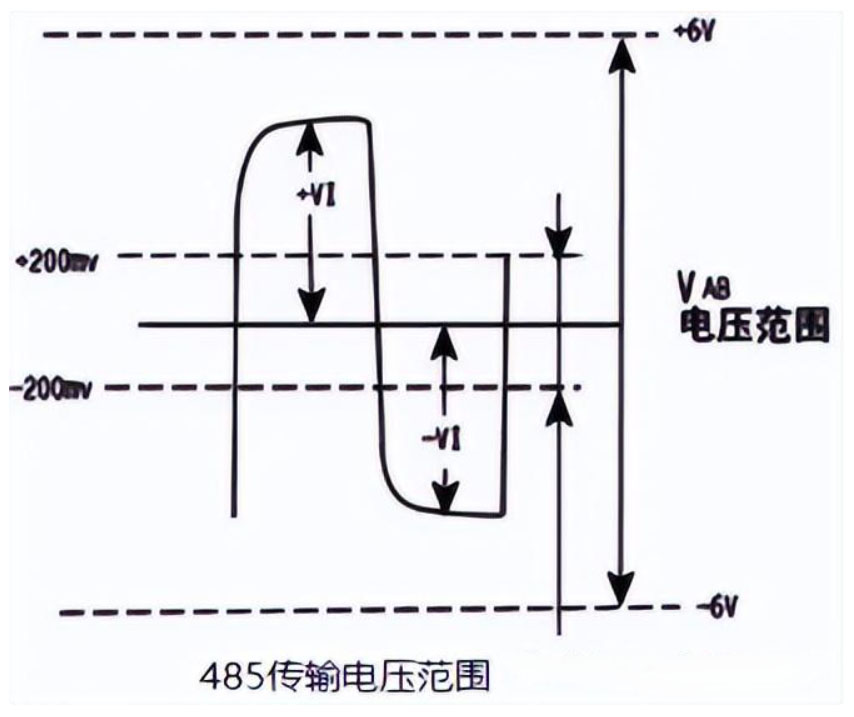

485收發器的工模電壓范圍為-7V到+12V，在驅動芯片5V供電的情況下，收發器的輸出供模電壓基本滿足上圖所示的范圍-6V~+6V，因此保護二極管的Vrwm≥6×（1.1~1.2）=6.6V~7.2V。

1.Vc：鉗位電壓。也就是當電路中出現瞬態沖擊電壓時，TVS二極管反向?qū)ê蟮姆€(wěn)壓值。其穩壓原理和穩壓管相同，兩者都是齊納二極管，所不同的是TVS二極管具有更快的導通速度，更高的功率，穩壓管關注的是穩壓值，其功率大多為1 W、2W，通過它的電流一般為mA級別的，而TVS二極管電流則大得多，為幾安培到幾百安培，功率也從幾百瓦到幾千瓦。鉗位電壓的選擇一定要小于被保護電路的最高承受電壓，不然將失去保護作用。

2.Ipp：最大反向浪涌電流。用于判斷 TVS二極管對外部脈沖能量的耐受程度，數值越大抗浪涌脈沖能力就越強。

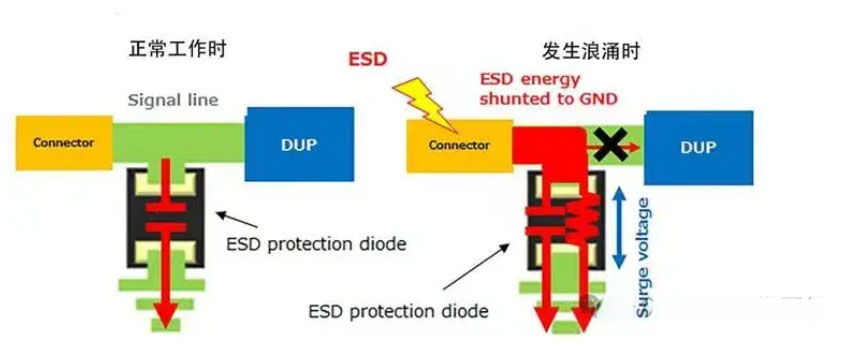

Cj：結電容。對于結電容比較大的TVS二極管，一般用于電源端，結電容比較小的用于各種通訊接口中。二極管在正常工作期間不導通，此時pn結交界面形成耗盡層，耗盡層在電氣上起電容的作用，如下圖所示。

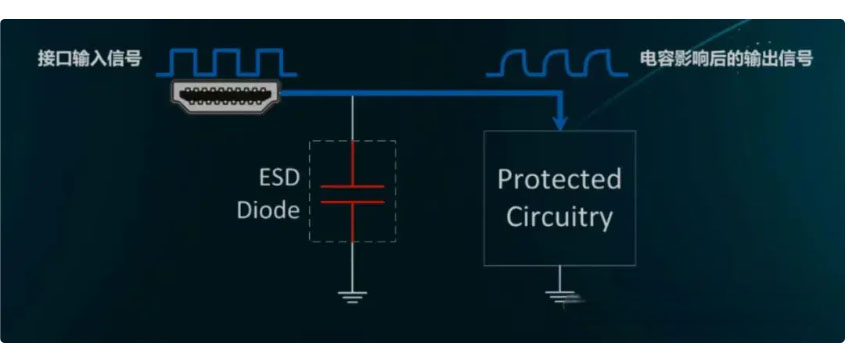

下圖為結電容對信號傳輸?shù)挠绊?，不選擇有合適結電容的TVS二極管，將大大影響傳輸信號的質量，結電容越大，影響就越大，對于高頻信號，對結電容的容值還有定量的要求。

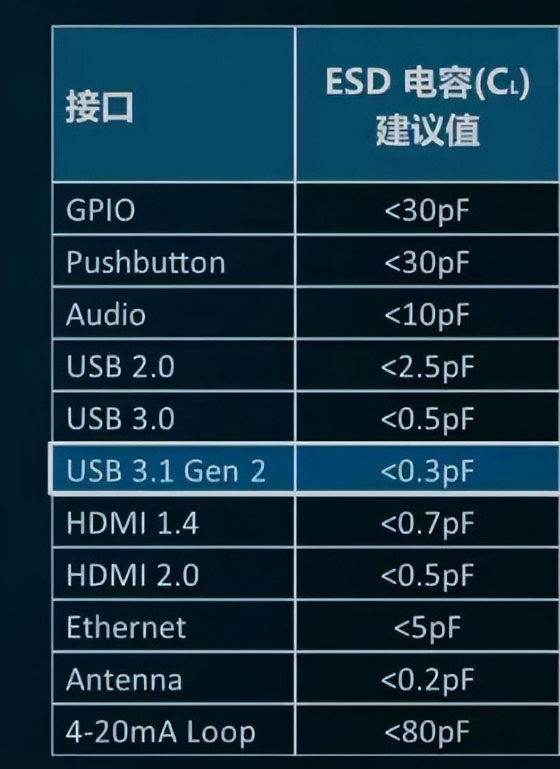

下面是一些接口對結電容容值的要求。

TVS二極管PCB布局

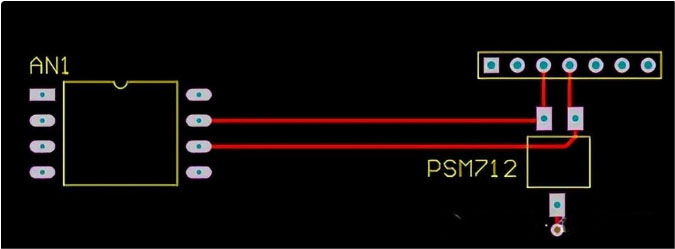

靜電一般來源于設備中暴露的導體附近，因此最好將TVS二極管放置在距離暴露導體較近的區域。PCB 走線具有一些 寄生電感，可能導致 TVS 二極管的鉗位電壓增加到其指定限值以上。TVS二極管的走線也應相對于收發器的走線較短，以最大限度地降低阻抗并確保消散浪涌中的過多能量。這將最大限度地減少通向 TVS 二極管的路徑中的寄生電感。下面為本實例的一個PCB布局示意。
